回轉式過濾洗滌干燥多功能機 |

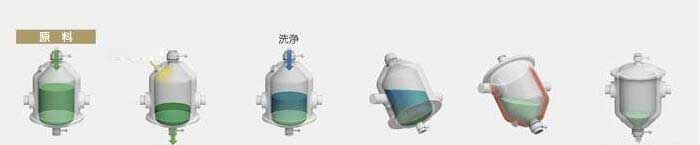

回轉式過濾洗滌干燥多功能機 工作原理

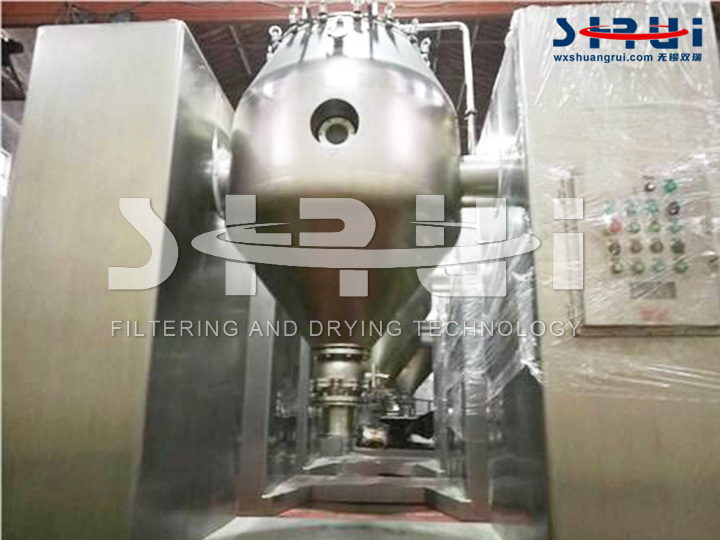

回轉式過濾洗滌干燥多功能機是無錫雙瑞在結合國內同類產品技術所開發的新一代干燥裝置,適合于制藥或中間體原料藥行業,可以滿足GMP要求,也可用于精細化工產品的小試和中試過程特別是易燃、易爆、有害溶劑的工藝過程。它集合過濾、洗滌、干燥、粉碎四項功能于一體。他比不同的雙錐真空干燥設備多了過濾、洗滌、粉碎四項功能。
1、進料:出料口朝下,反應工藝完成的料液經真空中心進料管或壓縮空氣經由中心或罐邊料管壓入四合一罐內,容量以觀察視鏡為準。
2、結晶、攪拌:啟動攪拌電機,破碎攪拌系統在底部,夾套切入冷凍水,開啟真空系統或排氣口,啟動破碎攪拌系統進行攪拌料液加速冷卻結晶,速度根據實際情況調節,設在線料液溫度顯示。
3、過濾:結晶完成后翻轉罐體,濾板在底部,根據需要可抽濾或壓濾,濾液由底部支管排出,(壓濾的過程中設有氮氣反吹鼓泡工藝),打開底部管道快開悶板,排凈殘液。
4、洗滌:由中心管注入適量的清洗液,啟動罐體旋轉清洗物料,旋轉至過濾工況進行液體的排出操作。
5、干燥:夾套切換注入熱水,啟動罐體旋轉,開啟真空系統,錐體旋轉過程中使物料在錐體內部不斷的翻轉與腔壁接觸進行換熱干燥,物料與錐體腔壁接觸換熱,定時注入氮氣置換揮發的溶媒,揮發的溶媒在真空狀態下氣化,經由抽真空排出。
6、破碎:觀察物料的干燥狀況是否起球結塊,在真空狀態下啟動破碎攪拌裝置,破碎攪拌裝置的速度需由慢至快,具體需根據物料的特性定。
7、取樣:物料的合格可根據取樣口取樣后決定,取樣可在真空狀態下操作。
8、出料:出料口朝下,進行罐內破真空,在罐錐體旁邊快裝接口裝上氣動吹掃器,套上固定對接出料袋子,打開球閥排料。如果物料吸附性強粘壁,打開吹掃器進行一邊排料一邊吹掃。
9、罐體清洗:一般采用注水和噴淋清洗,具體潔凈要求可滿足核黃素檢測,該方案需雙方根據實際情況要求定。

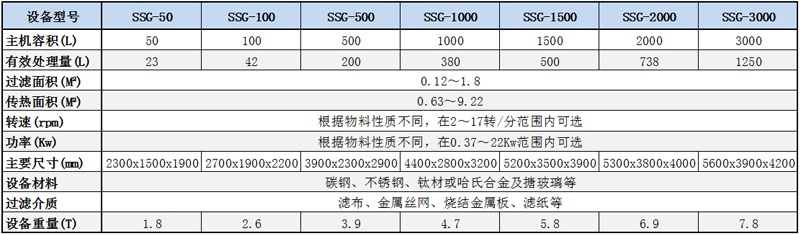

回轉式過濾洗滌干燥多功能機 技術參數表
