高效多功能全密閉立式真空干燥設備 原料藥專用單錐螺旋真空干燥機

發布時間：2020-07-08

一、原料藥專用單錐螺旋真空干燥機 設備概況

 "單錐螺旋真空干燥機" 是目前歐美國家在藥品生產中已經廣泛應用的真空干燥設備，有多年的原料藥生產經驗的廠家都知道"單錐螺旋真空干燥機"的技術優勢，如優化的攪拌系統，干燥物料的加熱效率，高品質與精確制造的零部件、螺旋攪拌與筒壁的最小距離的精確度、可靠和堅固的設計、盡可能的減少維護。這種設備國內尚屬空白，同時該干燥設備的成功開發、也極大提高了國內醫化行業生產的裝備水平。

二、單錐螺旋真空干燥機 典型工藝

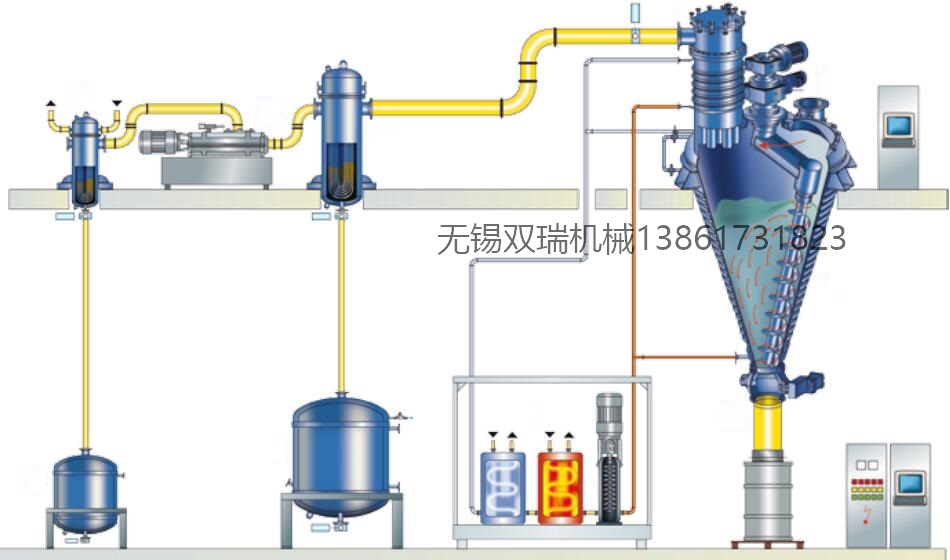

單錐螺旋真空干燥機工作過程為批次操作，濕物料進入料倉后，利用夾套、攪拌加熱進行干燥。通過選擇合適的單錐真空干燥機(工作容積)可以達到需求的處理量范圍，采用上驅動式結構的攪拌器與攪拌螺桿可分段拆裝，由于安裝空間充裕，適宜于GMP車間使用和進行檢修維護，同時單錐螺旋真空干燥機具有的高效干燥混合能力是雙錐真空干燥機的3-4倍，物料裝填率在10%-100%可正常工作，懸臂螺桿攬拌可以達到較高的混合精度，在大批物料中添加很少量物料這樣的苛刻條件下也可以在干燥機內混合均勻，由與其與眾不同的溫和攪拌的特性，即使對干燥處理敏感的產品，也不會遭損壞，所需的驅動功率卻相對很低。本干燥機的高真空設計對干燥溫度敏感的產目來說其優勢十分明顯，并具有良好的熱傳導能力、和快速干燥，同時、又兼具低耗能的特點。與干燥機直接相連的過濾器能夠?qū)�塵粒保留在加工區域內，本機采用充氣密封半球閥，卸料徹底、便捷，出色的真空、耐壓密封性能， 無死角、易清潔設計，性能穩定、使用壽命長，從而保證您能夠毫天損失地繼續加工產品。這樣一種多用途干燥/混合設備是您解決生產需求的理想裝備。

三、原料藥專用單錐螺旋真空干燥機特點

全懸臂式錐形攪拌螺旋軸        全封閉式系統

產品攪拌柔和，循環性好      使用多種材料和技術，以實現安全可靠的密封

機械剪切力低          干燥時間短，能耗低

精度高，攪拌效果好，可再生性強           無污染氣體泄漏

適用于生產各種工藝產品，用途廣泛          依據產品特性調節速度

可靈活分載（10-100%），對產品質量無影響    使用加熱攪拌螺旋軸，來縮短干燥時間

固體卸料和清洗液排放無殘留        保證產品、操作員及生產環節的安全

在線清洗高效簡單，排放徹底       能靈活用于多種產品加工

四、單錐螺旋真空干燥機適用范圍

具有流動性的產品：粉末、顆粒、晶體等          危險物質

對機械處理和高溫敏感的產品        易燃物和爆炸性粉末

氧化作用下易分解的產品         沾有可燃溶液的產品

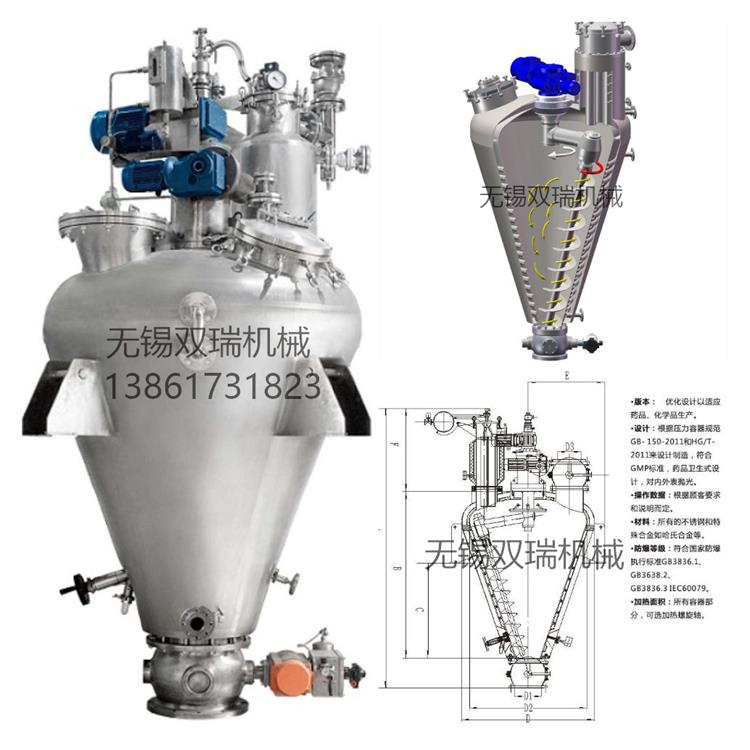

五、原料藥專用單錐螺旋真空干燥機主要結構

1、攪拌器：由雙電機、雙減速機、雙軸傳動執行懸臂軸公轉和攪拌軸自轉，攪拌軸裝有特別設計的衛生級雙端面機封。

2、筒體：筒體包括封頭和錐形筒體組成，封頭和筒體有夾套加熱和保溫，開有必要的人孔、工藝管口、視鏡、壓穩定、使用壽命長有攪拌器、底部出料閥，上部進料閥，粉塵過濾器。

3、粉塵過濾器：粉塵過濾器由保溫加熱的外筒體、濾芯、反吹及清洗裝置組成。

4、攪拌螺桿：螺桿本身是圓錐形，螺桿螺紋的直徑從底部上升到頂部，混合螺桿完全懸臂從而避免需要一個底部支撐軸承、堅固的中央齒輪箱組件和頂部的軸承布置，混合螺桿帶有一個中空的堅固中心軸與連續焊接在中心軸上的螺旋形刮板，雙面中空的螺旋形刮板與中空中心軸形成加熱回路。

5、機封系統：將機封密封液作為外部液體屏障和安全的機封指示系統，被設計成具有熱虹吸循環或泵循環和一個電控制開關，干燥器的所有機械密封件通過一個共同的循環，雙端面機封之間的兩個內部環路系統被連接到一個外部用液體儲存潤滑密封液儲罐中，從而通過監測液位得到的密封完整性的安全和預防性控制，機械密封產品與連接部件符合GMP標準，罐內充滿無菌水液體運行，它可以被循環并可以完全排空的液體系統運行式符合GMP標準。

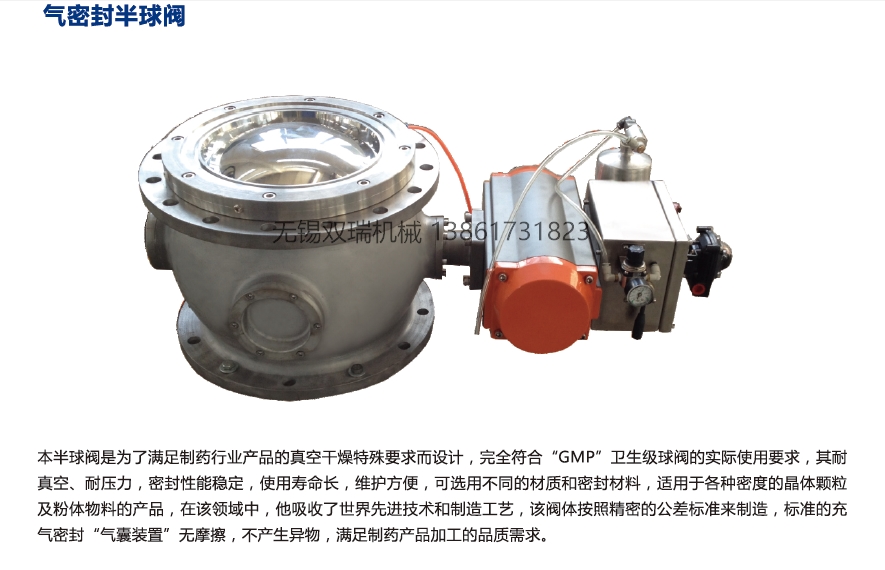

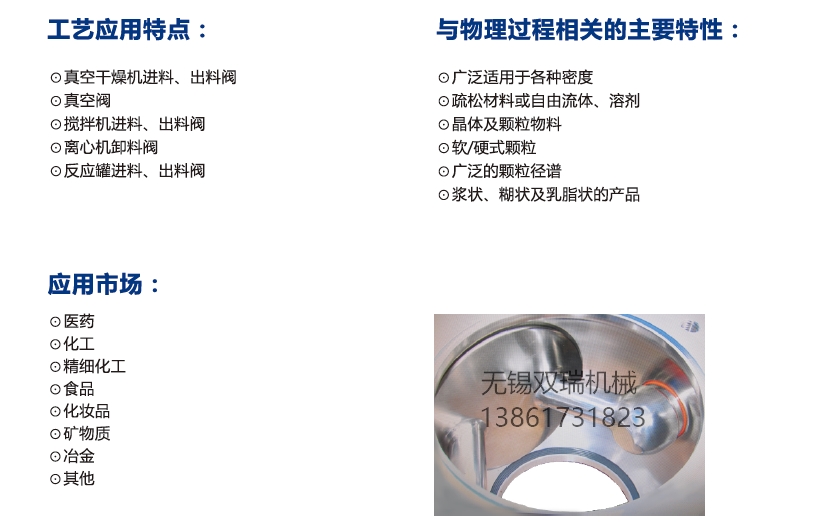

6、充氣密封半球閥（真空干燥機進料、出料閥) ：本半球閥是為滿足單錐真空干燥機進料、出料的特殊需要而設計，該閥按照精密的公差標準來制造，結合特殊結構形成了良好的真空和壓力密封環境，標準的充氣密閉設計，無死角、易清潔，符合GM標準，可在線清洗。

六、單錐螺旋真空干燥機設計特征

1、模塊化驅動系統，可與多種規格互換，標準化、系統化的設計。

2、模塊化粉塵過濾系統，可互換多種濾芯規格，標準化、系統化的設計。

3、半球閥，全規格通用，標準化設計。
4、模塊化旋轉接頭，可與多種規格互換，標準化、系統化設計。
5、真空取樣閥，全規格通用，標準化設計。
